一、   簡介

GZK930無功功率自動補償控制器（以下簡稱控制器），適用于兩臺電容柜或兩臺以上電容柜同時運作的低壓配電系統電容器補償裝置的自動調節，使功率因數達到用戶預定狀態，并且能提高電力變壓器的利用效率，減少線損，改善供電的電壓質量，從而提高了經濟效益與社會效益。

二、 功能特點

1.多臺控制器聯機(一臺主機配1-8臺副機)工作，平均分配多臺電容柜電容工作，避免出現某一臺電容柜電容集中工作的弊端，較好地控制各電容柜的溫升和電容工作時間，從而延長電容壽命。

2.采用無功功率、功率因數復合控制，補償精度高。

3設置功能操作簡單、直觀，使用方便。

4.具有自動識相功能，即取樣電流信號線正接反接都能正常工作。

5.具有靈敏度設置功能，在用電負荷小時可以防止整蕩。

6.有掉電永久記憶功能，即設定的參數斷電后仍然能保存。

三、 使用條件

1、海拔高度不超過2500米。

2、環境溫度-25℃+55℃。

3、空氣濕度在40℃時不超過50%，20℃時不超過90%。

4、周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。

四、 技術參數

1、 基本參數

額定工作電壓Us     50Hz       380V  或220V

電流取樣 Is         50HZ       ≤5A

輸出觸點容量        交流        220VAC  7A

靈敏度                          200mA（可調）

安裝尺寸                                          162*102mm

外形尺寸                                          175*110*116mm

凈重                            約1.0Kg

2、 控制器整定值及可調范圍

注：設置參數只針對主機，副機由主機控制，設置好機號即可, 副機機號1-12可設，多臺副機機號必須從1開始，按1、2、3、4、5，加1的增量設置，跳數字會出現空投。主機配副機的數量由廠家出廠設定好，訂貨時先說明。

  五、操作與運行

本機有兩種運行狀態：自動狀態和手動狀態，用戶可通過按壓“菜單/設置”鍵來進行自動/手動的轉換。當接通電源時，補償器默認運行狀態為自動運行狀態

<!--[if !supportLists]-->1、  <!--[endif]-->查看電參數

在自動狀態，按“∧”或“∨”鍵，循環顯示“U”、

“A”、“P”、“Q”、“F”,對應的顯示項分別為電壓、電流、有功功率、無功功率、諧波比例，8秒后退到顯示功率因數狀態。注：以上參數為進入控制器的采樣值，若要換算成實際值請自行乘以互感器變比。

<!--[if !supportLists]-->2、  <!--[endif]-->設定

    本機在出廠時已設定各控制參數。要重新設置數據，在運行界面狀態下按住“菜單/設置”鍵3秒即可進入用戶設置狀態。按“菜單/設置”鍵，選擇需重設的參數（循環顯示

1-6，各數字對應的設置項見面板），按“∧”鍵對所選設

設置狀態。按“菜單/設置”鍵，選擇需重設的參數（循環顯示置值做增大調整，按“∨”鍵對所選設置值做減少調整。

注：參數設定完畢后按住“菜單/設置”鍵5秒，自動運行顯示燈亮，控制器恢復自動運行狀態，全部設定數據存儲在數據庫中，斷電后仍保留。如果控制器處于設置狀態，30秒內沒有按鍵操作，控制器自動回復到自動運行狀態，但此時所作的參數修改被認為無效，斷電后不能保留。

<!--[if !supportLists]-->3、  <!--[endif]-->手動運行狀態

   按“手動/自動”鍵，使手動燈亮，按“∧”，“∨”鍵，手動投、切電容。在手動運行狀態時，不能自動返回自動運行狀態。

六、 接線圖

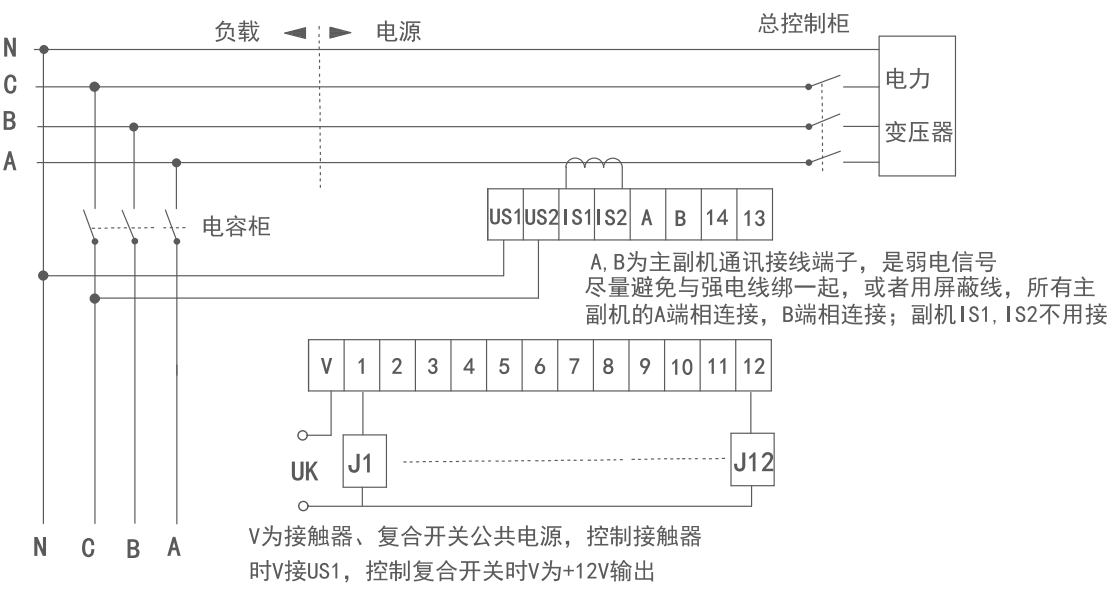

  接線圖1（取樣電壓220V）

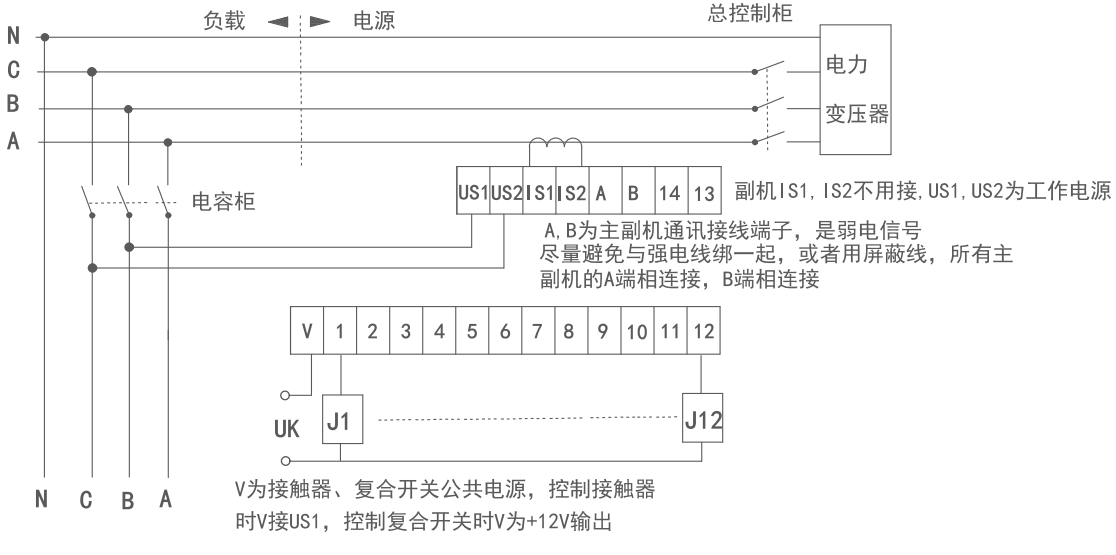

接線圖2（取樣電壓380V）

注：①、不管是自動狀態還是手動狀態，當電網電壓超過用戶設置的過壓值時，過壓燈亮，顯示窗顯示電壓值，當電網電壓小于175V, 顯示窗顯示電壓值，表示低壓；在過壓或低壓狀態，控制器每隔3秒切除一路電容器，直到過壓或低壓報警解除。

    ②、如果取樣電流信號小于200mA，本機視為低負荷，自動進入休眠狀態；若大于50mA，低無功燈亮，顯示窗仍顯示功率因數，若小于50mA，顯示”A--”；在自動狀態下，一路一路切除所有投入的電容器（注意：在手動狀態，不能自動切除）。

七、 開口尺寸

配電柜開口尺寸：162mm * 102mm
