一、簡介

GZK872系列無功功率自動補償控制器（以下簡稱控制器），適用于低壓配電系統電容器補償裝置的自動調節，使功率因數達到用戶預定狀態，提高電力變壓器的利用效率，減少線損，改善供電的電壓質量，從而提高了經濟效益與社會效益

二、使用條件

1、海拔高度不超過2500米。

2、環境溫度-25℃+55℃。

3、空氣濕度在40℃時不超50%，20℃時不超過90%。

4、周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。

三、技術參數

1、 基本參數

額定工作電壓       50Hz      220V

電流取樣           50HZ      0~5A

輸出觸點容量       直流12V 50mA

靈敏度             200mA（可調）

外型尺寸           175 X 110 X105mm

開口尺寸           162 X 102mm

凈重               約1.0Kg

2、 控制器整定值及可調范圍

 四、操作與運行

本機有兩種運行狀態：自動狀態和手動狀態，用戶可通過按壓“手動/自動”鍵來進行自動/手動的轉換。當接通電源時，補償器默認運行狀態為自動運行狀態

1、查看電參數

在自動狀態，按 “∨”或“∧”鍵，循環顯示A、B、C、總功率因數、電壓、電流、有功功率、無功功率，8秒后退到顯示功率因數狀態。注：以上參數為進入控制器的采樣值，若要換算成實際值請自行乘以互感器變比。

2、設定

    本機在出廠時已設定各控制參數。要重新設置數據，在運行界面狀態下按住“菜單/設置”鍵3秒即可進入用戶設置狀態，顯示屏設置指示亮，按“菜單/設置”鍵，選擇需重設的參數（按顯示屏指示），按“∧”鍵對所選設置值做增加調整，按“∨”鍵對所選設置值做減少調整；按住“菜單/設置”鍵3秒保存退出。路數設定分共補路數和分補路數，分補路數可設成3、6、9、12、15等。

注：參數設定完畢后按住“菜單/設置”鍵3秒，自動運行顯示燈亮，控制器恢復自動運行狀態，全部設定數據存儲在數據庫中，斷電后仍保留。如果控制器處于設置狀態，30秒內沒有按鍵操作，控制器自動回復到自動運行狀態，但此時所作的參數修改被認為無效，斷電后不能保留。

3、手動運行狀態

按“手動/自動”鍵，使顯示屏手動指示亮，按“菜單/設置”鍵，選擇投切A、B、C、共補電容，按“∧”、“∨”鍵，手動投、切電容。在手動運行狀態時，若沒有手動投切電容，8秒便返回自動狀態；只要用手動投切過電容便不能自動返回自動運行狀態。

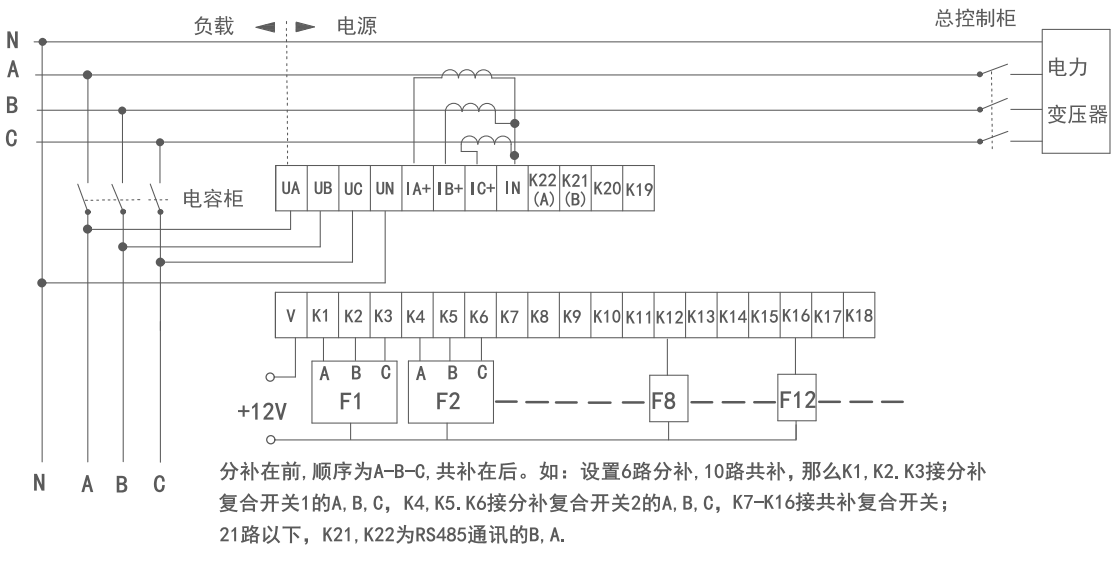

五、 接線圖

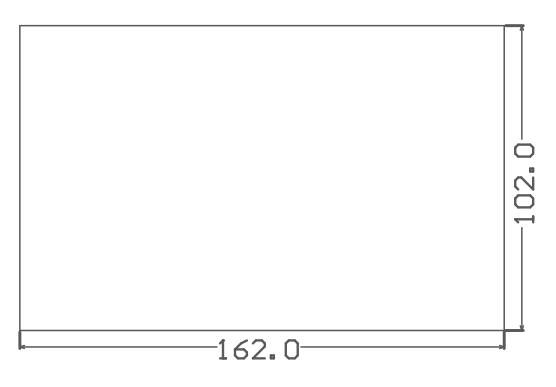

七、開口尺寸

配電柜開口尺寸：162mm * 102mm

注：①、不管是自動狀態還是手動狀態，當電網電壓只要有一相超過用戶設置的過壓值時，顯示窗顯示電壓值，當電網電壓只要有一相小于175V, 顯示窗顯示電壓值，表示低壓；在過壓或低壓狀態，控制器每隔3秒切除一路電容器，直到過壓或低壓報警解除。

②、如果取樣電流信號小于200mA，本機視為低負荷，自動進入休眠狀態；若大于50mA，低無功燈亮，顯示窗仍顯示功率因數，若小于50mA，顯示”COO”；在自動狀態下，一路一路切除所有投入的電容器（注意：在手動狀態，不能自動切除）。
