溫濕度變送器

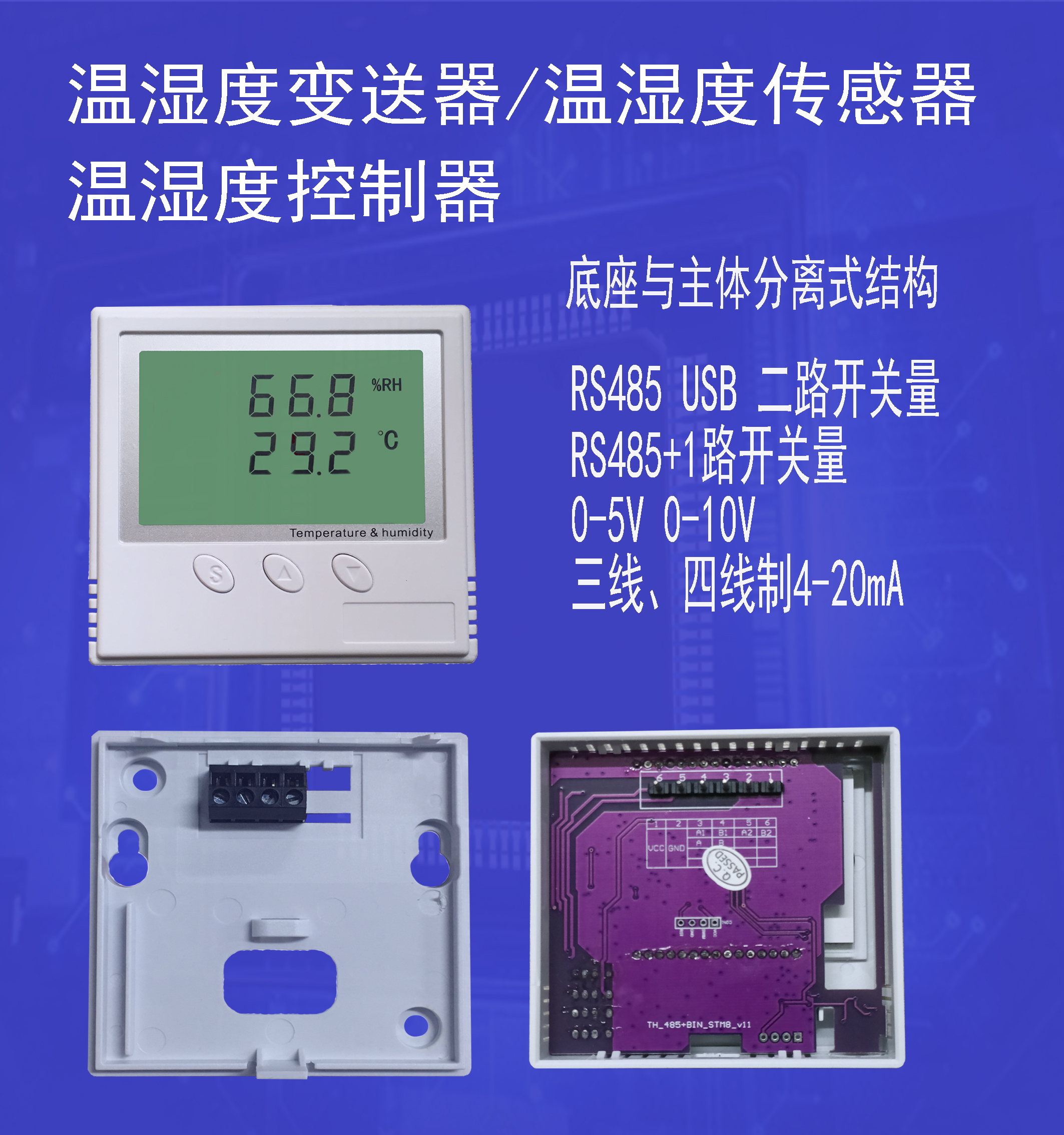

溫濕度封面頁

一、適用范圍：

本溫濕度變送器利用溫濕度一體式傳感器測量空氣中的溫度、濕度并轉換為數字信號輸出；適用于室內環境測量，主要應用場所：機房、廠房、倉庫、圖書館、實驗室等。

二、 產品特點：

l 大屏LCD，輕巧美觀；

l 進口溫濕度一體式傳感器，可靠性高，精度高, 年漂移小；

l 大屏幕LCD同時顯示溫濕度。

l 底座與主體可分離式結構，易于安裝，易于維護；

l RS-485 通訊模塊輸出，標準MODBUS協議；

l 完善的接口保護,防護性能好。

三、主要技術參數：

RS485:

供電電壓	DC9V-DC24V，電流 < 10mA
測量范圍	溫度：-20℃~70℃ ；濕度：0～100%rh
測量精度	溫度：±0.5℃；濕度：±3%rh
顯示分辨率	溫度：0.1℃；濕度：0.1％RH
輸出范圍	溫度：-20℃~70℃ ；濕度：0～100%rh
接口類型	RS-485，最大通訊距離1200m, 端子直接連接
地址	1-255, 通過按鍵選擇或者軟件設置
協議	MODBUS RTU
數據格式	1起始位,8數據位,無位校驗,1終止位
波特率	1200bit/s,2400 bit/s, 4800 bit/s, 9600 bit/s, 19200 bit/s, 通過按鍵選擇或者軟件設置
通信指示	RX/TX
底座接線端子	1：系統電源＋線 2：系統電源 -線 3：系統傳輸線(RS485)＋線 4：系統傳輸線(RS485)－線

開關量：

供電電壓	DC12V-DC24V，電流 < 50mA
測量范圍	溫度：-20℃~70℃ ；濕度：0～100%rh
測量精度	溫度：±0.5℃；濕度：±3%rh
顯示分辨率	溫度：0.1℃；濕度：0.1％RH
輸出范圍	溫度：-20℃~70℃ ；濕度：0～100%rh
開關量指示	開關開閉合指示
輸出類型	兩路開關量為繼電器干觸點輸出，最大DC30V 1A觸點，正常時常開。溫濕度超限時常開點閉合。菜單可自由設置繼電器1，繼電器2的超限方式，內容包括溫度上限或下限報警，濕度上限或下限報警，也可以設上下限都報警等。溫度報警回差1.5℃，濕度報警回差3%。
底座接線端子	1：系統電源＋線 2：系統電源 -線 3：繼電器2輸出公共端 4：繼電器2輸出常開端 5：繼電器1輸出公共端 6：繼電器1輸出常開端

USB接口:

供電電壓	外部DC9V-DC24V或USB供電，電流 < 30mA
測量范圍	溫度：-20℃~70℃ ；濕度：0～100%rh
測量精度	溫度：±0.5℃；濕度：±3%rh
顯示分辨率	溫度：0.1℃；濕度：0.1％RH
輸出范圍	溫度：-20℃~70℃ ；濕度：0～100%rh
接口類型	MINI USB，線長 <= 5m；CH340驅動，支持win7、win8、win10、win11
地址	1-255, 通過按鍵選擇或者軟件設置
協議	MODBUS RTU
數據格式	1起始位,8數據位,無位校驗,1終止位
波特率	1200bit/s,2400 bit/s, 4800 bit/s, 9600 bit/s, 19200 bit/s, 通過按鍵選擇或者軟件設置
通信指示	RX/TX
底座接線端子(可加RS485,訂貨說明)	1：系統電源＋線 2：系統電源 -線 3：系統傳輸線(RS485)＋線 4：系統傳輸線(RS485)－線

模擬量(需要加信號地)：

模擬量(三線制4-20mA)：

四、外形尺寸與接線圖：

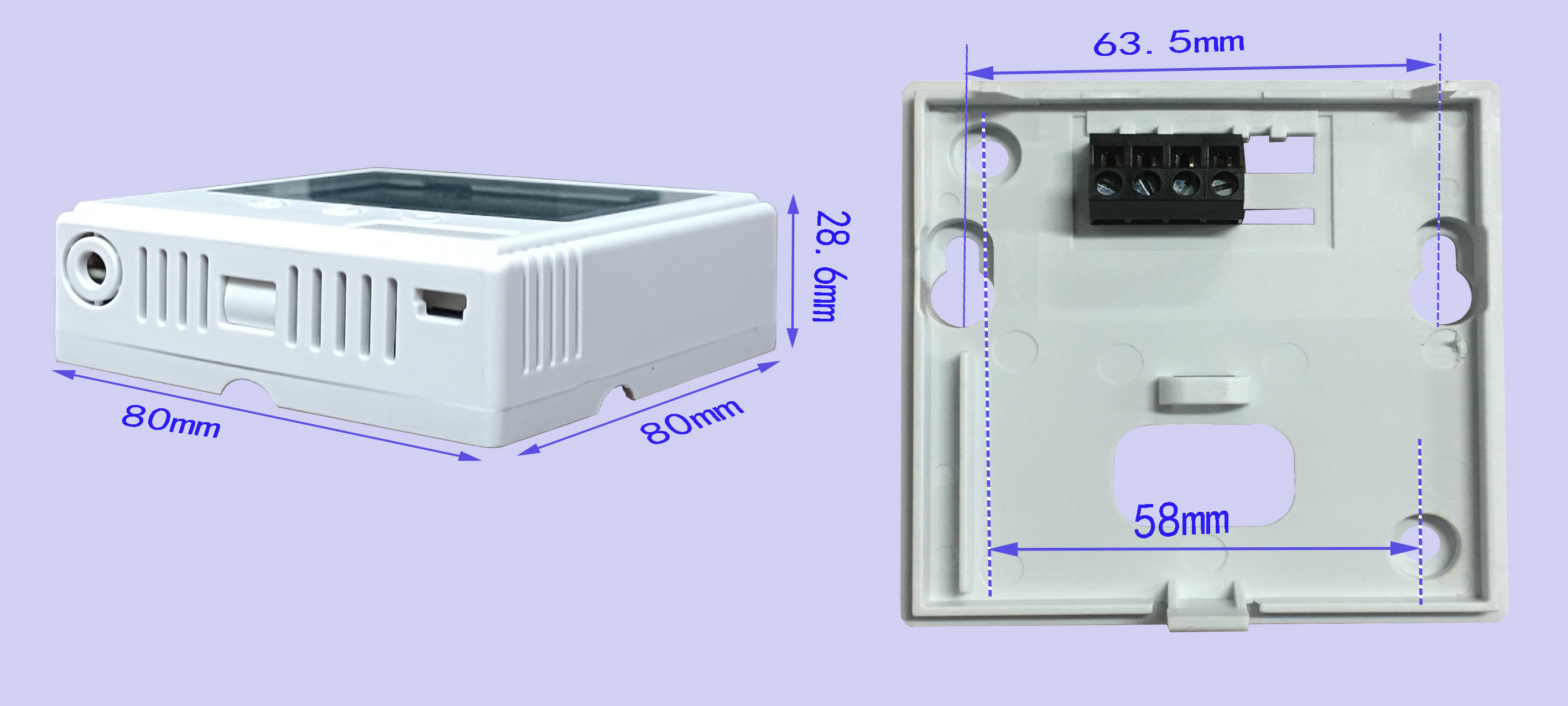

安裝尺寸

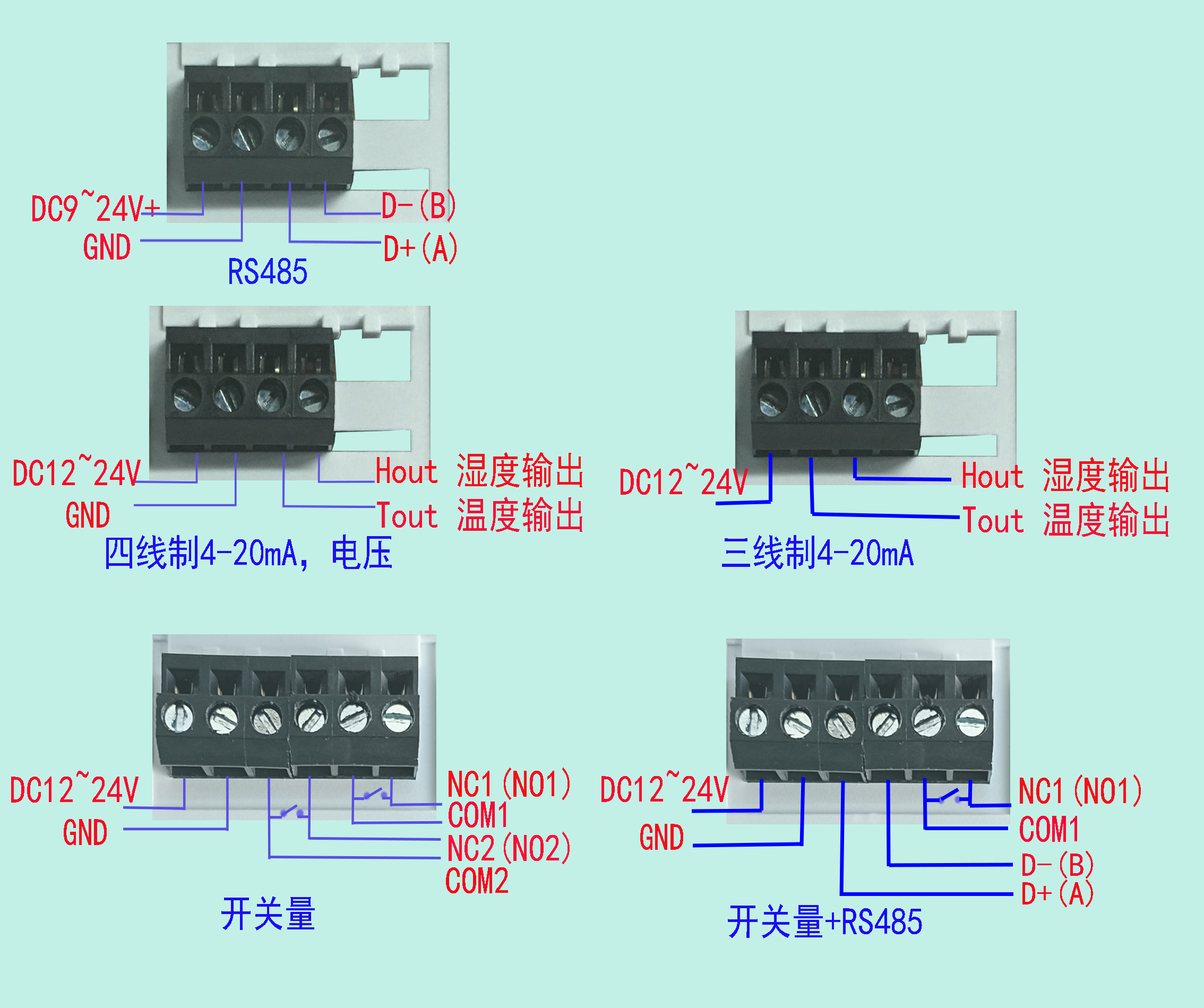

接線方法

Ｓ: 鍵進入設定界面和退出界面。

▲: 向上翻動功能和增加設定值。

▼: 向下翻動功能和減小設定值。

六、菜單設置：

1、長按Ｓ鍵三秒由測量模式進入設置模式，按▲或▼鍵改變設置選項;

2、Addr為通信地址選項，bAUd為通信波特率選項，End為結束。

3、選中所要設置選項，按Ｓ鍵出現選項數值，按▲或▼鍵改變數值，

4、按Ｓ鍵保存數值并退回到選項狀態，選中End選項，按Ｓ鍵退出設置模式；

5、進入設置模式25秒沒按鍵將自動退出設置模式。

七、安裝方式：

1、安裝時，線槽端頭與傳感器底座連接處，應用PVC終端頭過渡。為了保證線槽與傳感器安裝在同一軸心線上，建議先安裝底座，然后在釘線槽。

2、傳感器至空調送風口的水平距離應大于1.5m，至頂棚送風口的距離應大于0.5m。

八、注意事項

1、變送器裝在最能代表被測環境狀態的地方，避免安裝在空氣流動不暢的死角處。

2、為了防止隔離地板下冷空氣通過線槽影響傳感器真實測試，線槽上端
